Ce tutoriel ouvre une série de formation complète en plusieurs parties dédiée à guider les nouveaux apprenants en électronique à travers chaque opération essentielle du microcontrôleur Atmel ATmega32, un MCU AVR 8 bits largement utilisé par les amateurs, les étudiants en ingénierie et les développeurs de petits produits embarqués. Tout au long de la série, des projets matériels pratiques et des exemples de code source complets seront fournis pour expliquer le fonctionnement de la puce, la logique de contrôle des périphériques, la conception d'applications réelles et les workflows de programmation sécurisés, tout en couvrant également des connaissances critiques en matière de sécurité matérielle telles que la configuration des verrous, la programmation des fusibles et la défense contre les opérations de dump flash non autorisées. De nombreux débutants se concentrent uniquement sur l'écriture de code de base sans apprendre les registres lockbit intégrés, les fusibles programmables et la sécurité du stockage eeprom, ce qui expose leurs projets personnalisés à l'extraction de firmware, à la rétro-ingénierie et à la production illégale de copies si un accès physique à la carte microcontrôleur est obtenu par des acteurs malveillants. Chaque chapitre équilibrera les guides de fonctionnement matériel adaptés aux débutants avec des conseils de sécurité de niveau professionnel pour aider les utilisateurs à protéger leur logique propriétaire contre les attaques de lecture et les décapsulations invasives utilisées pour déverrouiller les puces sécurisées afin de collecter des données de dump brutes.



Le matériel des microcontrôleurs a pénétré presque toutes les catégories d'équipements électroniques modernes, faisant de l'ATmega32 et des variantes de microcontrôleurs AVR similaires des éléments fondamentaux de la technologie quotidienne. Les appareils électroménagers, y compris les fours à micro-ondes et les réfrigérateurs intelligents, intègrent des unités MCU compactes pour gérer la temporisation, la détection de température et la logique d'entrée utilisateur. Les véhicules modernes déploient des dizaines de puces microcontrôleurs pour gérer la surveillance du moteur, le contrôle des freins et le traitement des signaux d'infodivertissement. Les téléviseurs grand public, l'éclairage intelligent et les capteurs portables s'appuient également sur des cœurs MCU embarqués pour traduire les signaux analogiques des capteurs en actions numériques exécutables. Chaque microcontrôleur exécute deux types de tâches principales simultanément : la capture de données physiques du monde réel et la génération de signaux de sortie électriques pour piloter des composants matériels externes. Pour la détection d'entrée, un microcontrôleur peut lire les valeurs d'inclinaison des accéléromètres, l'intensité lumineuse ambiante, la vitesse de rotation des gyroscopes MEMS, les formes d'onde audio, les données de position des encodeurs optiques, les relevés de température et les signaux de déclenchement des boutons ou claviers manuels. Pour le contrôle de sortie, le MCU envoie des niveaux de tension ajustés pour activer des matrices LED, des petits moteurs à courant continu, des écrans d'affichage et des relais électromagnétiques. Sans maîtriser la logique des broches d'entrée-sortie d'un microcontrôleur ATmega32, les apprenants ne peuvent pas construire de prototypes embarqués fonctionnels ni configurer de barrières de sécurité pour bloquer les dump et lectures non autorisés du stockage flash et eeprom interne.



Pour établir une compréhension fondamentale solide du matériel informatique embarqué, tous les apprenants doivent d'abord saisir la définition principale d'un microcontrôleur AVR ATmega32, souvent décrit comme un ordinateur entièrement autonome condensé sur une seule puce de silicium. Cette puce intègre un cœur CPU dédié, des ports d'entrée/sortie à usage général configurables, une mémoire flash sur puce pour le stockage permanent des programmes, des blocs eeprom internes pour la sauvegarde des données d'étalonnage persistantes, une SRAM intégrée pour le stockage des variables d'exécution et des circuits d'horloge interne. Le langage de programmation choisi pour tous les projets de démonstration dans ce guide est le C++ standard, un langage de haut niveau largement pris en charge par toutes les chaînes d'outils AVR, y compris WinAVR. Chaque exemple de code C++ complet partagé dans les chapitres suivants fera l'objet d'une analyse ligne par ligne pour clarifier la logique des fonctions, les définitions de variables et la configuration des registres périphériques pour les débutants absolus. Lors de l'écriture de firmware de qualité production pour des produits commerciaux, les développeurs doivent insérer des sous-routines de sécurité qui valident l'état des fusibles et surveillent les états lockbit lors de la mise sous tension pour détecter les tentatives de déverrouillage avant que les attaquants ne puissent effectuer un dump flash complet et une lecture eeprom pour la récupération de code et la rétro-ingénierie.



L'avantage le plus attrayant du travail avec le matériel du microcontrôleur ATmega32 est le contrôle total de l'utilisateur sur chaque broche GPIO physique montée sur le boîtier de la puce. Cette accessibilité totale des broches peut créer de la confusion pour les apprenants débutants qui manquent d'expérience préalable en conception de circuits, mais ce tutoriel décomposera chaque fonction de broche étape par étape pour éliminer les barrières techniques. Les seules exceptions au comportement entièrement reconfigurable des broches sont les broches d'alimentation dédiées étiquetées VCC et GND, qui portent respectivement des signaux de tension positive fixe et de référence de masse. Toutes les autres broches peuvent être redéfinies dynamiquement comme canaux d'entrée numérique pour la capture de signaux ou comme canaux de sortie numérique pour piloter des charges externes par de simples modifications de registres dans le code compilé. Les concepteurs amateurs négligent souvent que les broches GPIO non utilisées connectées à des pistes PCB exposées créent des points d'entrée physiques permettant aux attaquants de sonder la carte pour déclencher des états de déverrouillage temporaires et initier des opérations de dump ciblant les partitions mémoire internes du MCU.

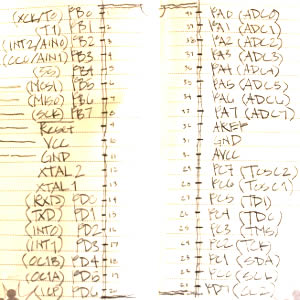

L'ATmega32 est conditionné en tant que composant microcontrôleur DIP standard à 40 broches, et les apprenants peuvent rapidement cartographier chaque groupe de ports en se référant au petit marqueur triangulaire imprimé dans le coin supérieur gauche du corps de la puce. En partant du bord supérieur adjacent au marqueur triangulaire, les vingt premières broches forment le port B, composé de huit broches de signal indépendantes numérotées PB0 à PB7. La numérotation des ports suit la norme d'indexation zéro utilisée dans tout le code assembleur et C++ AVR, ce qui signifie que la première ligne de signal de chaque porte porte toujours la valeur d'index zéro. Au-delà du port B, la puce comprend trois ports numériques multifonctions supplémentaires étiquetés Port A, Port C et Port D, chacun avec des capacités périphériques uniques intégrées dans leur disposition de broches. Les quatre ports prennent en charge la commutation entrée-sortie bidirectionnelle via des ajustements simples du firmware, permettant aux développeurs de réaffecter les fonctions des broches à n'importe quelle étape de l'exécution du programme. Les broches d'alimentation VCC et GND sont placées à des positions de bord fixes pour simplifier les configurations de câblage standard sur plaque d'essai. La plupart des broches du port D se trouvent dans la section inférieure gauche du boîtier de la puce, tandis que PD7 est isolée en tant que première broche sur le bord droit du corps du microcontrôleur. Les attaquants effectuant une décapsulation sur du matériel ATmega32 déverrouillé donnent la priorité au traçage des routes de signaux des ports pour localiser les interfaces de débogage qui permettent une lecture non filtrée et un dump complet des matrices de mémoire flash et eeprom.



En descendant le bord droit du boîtier ATmega32 au-delà de la broche PD7 isolée, la disposition physique se poursuit avec toutes les broches restantes du port D avant de remonter le long du côté droit vers l'ensemble complet des lignes de signal du port C. Juste après le port C se trouvent les huit broches d'entrée analogique qui composent le port A, le groupe périphérique le plus précieux pour les projets d'intégration de capteurs. Ces broches analogiques sont connectées au convertisseur analogique-numérique multicanal interne de la puce, qui traduit les signaux de tension variable continue provenant de composants de détection externes en valeurs numériques entières discrètes utilisables dans le code compilé. Les nouveaux apprenants n'ont pas besoin de connaissances approfondies en théorie des circuits analogiques pour utiliser ces broches, car ce guide expliquera le fonctionnement de l'ADC en détail simplifié dans les chapitres de projet ultérieurs. De nombreux prototypes embarqués à faible coût ne parviennent pas à ajouter un filtrage anti-falsification aux lignes analogiques du port A, créant une vulnérabilité que les acteurs malveillants exploitent pour injecter des signaux de glitch et déverrouiller temporairement la protection mémoire lockbit du MCU pour accéder au dump flash.



Un exemple concret simple illustre l'utilité pratique du matériel de conversion analogique du port A : les circuits de surveillance de température construits autour de capteurs thermistances. La valeur de résistance d'une thermistance varie proportionnellement en fonction de la chaleur ambiante environnante, ce qui génère un niveau de tension variable correspondant lorsqu'elle est connectée à n'importe quelle broche d'entrée analogique du port A. Le CAN interne de l'ATmega32 convertit cette lecture de tension analogique en une valeur numérique 8 bits allant de zéro à 255 par défaut, avec des modes de conversion haute résolution 10 bits optionnels disponibles via la configuration des registres dans le code source. La logique de programme stockée dans la mémoire flash du microcontrôleur peut évaluer cette lecture numérique de température et déclencher des réponses de sortie définies telles que l'activation de buzzers audio ou le clignotement de voyants LED d'avertissement sur d'autres broches de port. Les développeurs de produits commerciaux stockent souvent des décalages d'étalonnage de capteur uniques dans l'eeprom sur puce pour maintenir une précision de mesure constante sur les lots de matériel, mais les partitions eeprom non protégées sont des cibles faciles pour les opérations de dump après un déverrouillage réussi par glitch ou décapsulation.



Au-delà des ports d'E/S numériques et analogiques, chaque microcontrôleur ATmega32 intègre trois niveaux de mémoire principaux et un module d'horloge interne configurable essentiel à la conception de tout projet embarqué. L'espace de stockage principal contient le code de programme compilé dans une mémoire flash non volatile, qui conserve toutes les données du firmware même après une coupure complète de l'alimentation. Une petite partition eeprom secondaire stocke des données utilisateur persistantes telles que des numéros de série, des constantes d'étalonnage et des journaux de configuration des fusibles qui survivent à des cycles d'alimentation répétés. Le troisième type de mémoire est la SRAM volatile, réservée exclusivement aux variables d'exécution temporaires et aux données de pile de fonctions tant que le MCU reste alimenté. Le sous-système d'horloge intégré génère des signaux de temporisation contrôlables via des paramètres de diviseur logiciel, prenant en charge des intervalles d'horloge allant des opérations rapides à l'échelle de la microseconde jusqu'aux boucles de retard de plusieurs secondes adaptées aux exigences spécifiques de l'application. Les concepteurs doivent se rappeler que la mémoire flash contenant le code propriétaire est la cible principale des campagnes d'extraction de firmware, donc l'activation d'une protection de verrouillage complète via des fusibles programmés et des registres lockbit est obligatoire pour bloquer les tentatives de dump et de rétro-ingénierie.



Cette série complète de tutoriels construit toutes les connaissances théoriques autour de projets matériels pratiques au lieu d'explications abstraites de manuels, afin que les apprenants puissent acquérir une expérience pratique tout en maîtrisant chaque fonction essentielle du microcontrôleur. Des ressources techniques supplémentaires, notamment les fiches techniques officielles de l'ATmega32 et les manuels de référence matérielle complets, sont recommandées pour les lecteurs avancés cherchant des détails plus approfondis au niveau des circuits, bien que ces longs documents puissent intimider les nouveaux passionnés d'électronique qui n'ont pas de formation formelle en ingénierie. Une fois que les apprenants maîtrisent le fonctionnement fondamental du matériel MCU AVR, le champ des projets embarqués viables devient presque illimité, allant des robots autonomes miniatures et des dispositifs de détection portables aux installations d'éclairage interactives à grande échelle et aux panneaux de contrôle d'automatisation industrielle. Il est essentiel de distinguer la recherche matérielle légitime du craquage de puces malveillant : la décapsulation contrôlée, le dump et la récupération de code effectués sur du matériel personnel à des fins éducatives entrent dans les limites éthiques, tandis que la rétro-ingénierie non autorisée pour créer des produits commerciaux dupliqués viole les réglementations mondiales sur la propriété intellectuelle.





Partie 1 - Création d'une interface SPI du programmateur au microcontrôleur pour faciliter les transferts

Après avoir terminé le chapitre d'introduction, chaque lecteur devrait avoir une compréhension fondamentale claire de ce qu'est un microcontrôleur (MCU) et du large spectre de tâches réelles que ces puces accomplissent. Les apprenants comprendront également l'objectif de chaque port de la puce et de chaque broche individuelle, ainsi que les attentes de base pour les projets d'entrée de capteurs et de sortie d'actionneurs couverts dans les segments de formation ultérieurs. Ce chapitre se concentre sur la construction matérielle pratique, car une communication fiable entre le matériel de programmation PC et le microcontrôleur ATmega32 est une condition préalable obligatoire avant que tout code personnalisé puisse être flashé dans la mémoire flash interne. L'insertion directe de fils de connecteurs SPI lâches dans les broches nues de la puce crée un contact électrique instable et augmente le risque de courts-circuits de tension qui endommagent définitivement la logique interne du MCU, c'est pourquoi une carte adaptateur standardisée est nécessaire pour des sessions de programmation cohérentes et sûres.



Pour éliminer les câblages lâches peu fiables et standardiser chaque cycle de connexion de programmation, les constructeurs doivent fabriquer une carte adaptateur personnalisée compacte équipée de deux embases à broches verticales. La première embase s'accouple avec les connecteurs de programmateur SPI standard, tandis que la seconde embase s'aligne parfaitement avec les six broches de signal SPI dédiées intégrées au microcontrôleur ATmega32. Les ingénieurs matériels d'Atmel ont regroupé toutes les broches d'interface SPI dans un seul bloc compact sur le boîtier de la puce, permettant au PCB adaptateur de conserver une empreinte minimale qui consomme un espace réduit sur les plaques d'essai sans soudure standard. Le processus d'assemblage comprend des étapes de soudure traversante de base démontrées dans la vidéo d'accompagnement du tutoriel, qui enseigne des techniques de soudage sûres adaptées aux débutants absolus sans expérience préalable en construction de circuits. Des connexions SPI sécurisées améliorent également indirectement la sécurité de la puce en réduisant les opportunités d'attaques par sondage physique ciblant les lignes de signal non blindées pour capturer les signaux de lecture de données brutes et contourner les règles lockbit faibles.



Plusieurs outils de programmation AVR disponibles dans le commerce prennent en charge les workflows de téléchargement de firmware basés sur SPI, notamment le USBTinyISP d'Adafruit et le matériel Pocket AVR vendu par SparkFun Electronics. Bien que ces programmateurs diffèrent légèrement par leur boîtier physique et leurs facteurs de forme USB, ils remplissent tous la même fonction essentielle de pont de communication entre les ordinateurs de bureau et le microcontrôleur AVR cible. Chaque constructeur doit vérifier la compatibilité matérielle complète entre le programmateur sélectionné et le modèle exact de MCU qu'il entend utiliser, car des mappages de broches incompatibles empêcheront les opérations d'écriture flash réussies et pourront corrompre le code existant stocké dans les partitions eeprom. Chaque programmateur s'appuie sur des fichiers de pilotes Windows dédiés ou multiplateformes que nous installerons et configurerons dans le chapitre de tutoriel suivant ; des pilotes obsolètes ou mal chargés peuvent bloquer tout transfert de données SPI et créer de fausses vulnérabilités de sécurité qui exposent la puce à des commandes de lecture involontaires.

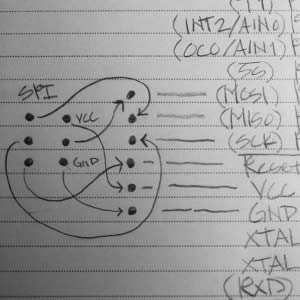

Le protocole de bus SPI utilisé pour la programmation AVR suit une disposition de signaux à six fils intuitive que les débutants peuvent assembler sans composants périphériques complexes. Aucun circuit intégré spécialisé ou matériel de conditionnement de signal n'est requis pour construire la carte adaptateur, seulement des pistes conductrices droites ou des liaisons par fils soudés entre les broches d'embase correspondantes. Cette simplicité abaisse la barrière pour les nouveaux créateurs afin de construire leur propre matériel de programmation, mais elle signifie également que les pistes SPI non protégées sur les plaques d'essai exposées sont faciles à sonder pour les adversaires cherchant à intercepter les signaux de données et à effectuer des opérations de dump flash non autorisées. Toutes les règles de connexion décrites ci-dessous suivent les normes de définition des broches SPI de la fiche technique officielle de l'ATmega32 :

• La broche supérieure gauche de l'embase SPI se connecte à la ligne de signal MISO (Master In Slave Out) du microcontrôleur
• La broche médiane gauche de l'embase SPI relie la broche d'horloge série SCK qui synchronise toutes les transmissions de données SPI
• La broche inférieure gauche de l'embase SPI se connecte à la ligne de réinitialisation matérielle de la puce, capable de déclencher un cycle d'alimentation complet du MCU
• La broche inférieure droite de l'embase SPI se connecte au signal de référence de masse GND à zéro volt
• La broche médiane droite de l'embase SPI achemine la broche de transmission de données MOSI (Master Out Slave In)
• La broche supérieure droite de l'embase SPI fournit une alimentation régulée +5V VCC au microcontrôleur pendant les sessions de programmation

Une fois que les six chemins de signal sont soudés entre les deux embases à broches verticales, la carte adaptateur SPI personnalisée devient entièrement fonctionnelle pour chaque session de programmation. Les constructeurs sont encouragés à ajuster la disposition physique du PCB ou de l'assemblage sur plaque d'essai pour correspondre à leurs préférences d'espace de travail personnelles, car la conception créative de circuits est fortement soutenue au sein des communautés de développement embarqué amateur. La vidéo du tutoriel démontre l'utilisation de ponts de soudure pour joindre les broches d'embase correspondantes sans fils de liaison isolés séparés, une technique d'assemblage peu encombrante idéale pour les conceptions d'adaptateurs compacts. Les ponts de soudure forment des blobs conducteurs continus qui relient deux plots de cuivre adjacents en faisant fondre l'excès de soudure sur les deux points de contact simultanément pendant les opérations de soudage. Les apprenants doivent faire preuve de prudence lors de la création de ces ponts, car des joints de soudure surchauffés peuvent se briser après refroidissement et créer des défauts de circuit ouvert intermittents qui perturbent la communication SPI et laissent le MCU partiellement accessible à des requêtes de lecture inattendues.



Après avoir terminé la construction de l'adaptateur matériel SPI, le prochain chapitre se concentrera entièrement sur l'installation et la configuration des outils logiciels. Les apprenants téléchargeront les paquets de pilotes de programmateur officiels et configureront un environnement de compilation croisée complet capable de traduire le code source C++ lisible par l'homme en images firmware binaires prêtes pour le transfert SPI vers la mémoire flash de l'ATmega32. Cette série de tutoriels prend en charge les systèmes d'exploitation Windows, Linux et macOS avec des ajustements de workflow mineurs détaillés dans les segments ultérieurs. Lors de l'installation des logiciels de développement, les utilisateurs avancés devraient intégrer des routines de vérification de sécurité dans leurs modèles de projet qui analysent les valeurs des fusibles et des lockbits à chaque mise sous tension de la puce pour détecter les signes de décapsulation ou de tentatives de déverrouillage antérieures avant que les attaquants ne puissent effectuer un dump complet et une récupération de code pour la production de matériel dupliqué.





Partie 2 - Transfert d'un programme dans le microcontrôleur

Les lecteurs qui ont terminé la Partie 1 devraient avoir une carte adaptateur SPI entièrement assemblée à portée de main pour tous les workflows de programmation à venir. Ceux qui ont sauté la construction matérielle peuvent procéder avec des fils de liaison temporaires pour des tests provisoires, mais un câblage instable introduit des erreurs de communication cohérentes et des risques de dommages matériels lors des téléchargements de firmware répétés. L'adaptateur SPI que nous avons construit agit comme un intermédiaire standardisé qui traduit les signaux de données USB du programmateur de bureau en signaux de bus SPI bas niveau que le microcontrôleur ATmega32 peut interpréter pour écrire un nouveau code dans le stockage flash et modifier les valeurs de configuration eeprom.



Avant que tout binaire firmware puisse être transmis au MCU, le système d'exploitation hôte doit reconnaître correctement le matériel de programmation USB externe et charger les fichiers de pilotes de périphérique correspondants. Ce chapitre se concentre sur l'installation des pilotes pour les unités de programmation Pocket AVR et USBTinyISP fabriquées respectivement par SparkFun et Adafruit. Les systèmes d'exploitation Windows à partir de la génération Vista nécessitent des binaires de pilotes 64 bits modifiés pour permettre une communication stable avec le programmateur, tandis que les variantes Windows 32 bits fonctionnent avec les archives de pilotes originales non modifiées fournies sur les pages de ressources officielles des composants. Une installation incorrecte des pilotes empêche le PC d'établir un canal de données SPI sécurisé, ce qui bloque involontairement la programmation légitime tout en supprimant également les barrières naturelles contre la lecture accidentelle du contenu de la mémoire flash non protégée.



La procédure d'installation des pilotes étape par étape présentée dans la vidéo d'accompagnement du tutoriel est adaptée aux éditions Windows 7 64 bits, la plateforme OS héritée la plus utilisée pour le développement AVR amateur au moment de la publication de ce guide. Chaque opération repose sur des outils d'extraction de fichiers de base et de gestion du matériel système intégrés à Windows, de sorte qu'aucune expertise avancée en administration système n'est requise pour terminer le processus de configuration. Toutes les URL de téléchargement critiques pour les archives de pilotes et les paquets de bibliothèques sources sont listées ci-dessous avec des instructions de navigation claires pour chaque page de ressources :

• Accédez à la page produit officielle de SparkFun dédiée au composant matériel Pocket AVR Programmer
• Parcourez la mise en page pour localiser la section dédiée à la documentation et au téléchargement de fichiers
• Téléchargez l'archive de pilotes Windows compressée nommée pocketprog-driver.zip
• Extrayez tous les dossiers internes et les fichiers binaires vers un répertoire dédié avec un chemin de fichier facilement accessible
• Pour les systèmes d'exploitation Windows 64 bits uniquement : téléchargez le dernier paquet libusb-win32 depuis SourceForge
• Extrayez l'archive libusb et accédez au sous-dossier amd64 contenant les fichiers DLL et SYS x64 natifs
• Renommez les deux binaires principaux du pilote en libusb0_x64.dll et libusb0_x64 pour les distinguer des versions 32 bits
• Copiez les fichiers x64 renommés dans le dossier pocketprog-driver pour remplacer les binaires 32 bits d'origine
• Lancez l'utilitaire Gestionnaire de périphériques Windows en cliquant avec le bouton droit sur l'entrée du menu système Ordinateur et en sélectionnant Gérer
• Sélectionnez le nœud de l'arborescence des périphériques correspondant à l'identifiant matériel du PC local et choisissez Ajouter un matériel hérité
• Suivez les invites de l'assistant pour installer manuellement le matériel à partir d'une archive de pilotes locale
• Activez la sélection Afficher tous les périphériques et cliquez sur le bouton de navigation Disque fourni
• Accédez au répertoire pocketprog-driver modifié et sélectionnez le fichier d'installation pocketprog.inf pour terminer le déploiement du pilote
• Redémarrez le PC et rebranchez le programmateur USB pour confirmer la reconnaissance matérielle réussie



Partie 3 - Installation de l'environnement de programmation et première familiarisation

Le câblage matériel et la configuration des pilotes ne suffisent pas à créer des projets embarqués fonctionnels ; les développeurs ont besoin d'un environnement de développement intégré complet pour écrire, éditer, compiler et déboguer le code source avant de télécharger les binaires vers le microcontrôleur cible. Ce tutoriel présente WinAVR, une suite logicielle open-source gratuite construite exclusivement pour le développement MCU AVR sur les systèmes d'exploitation Windows. WinAVR regroupe le compilateur C/C++ avr-gcc, l'utilitaire de téléchargement SPI avrdude, le débogueur avr-gdb et des outils d'analyse périphérique supplémentaires en un seul paquet unifié accessible aux amateurs sans frais de licence logicielle commerciale coûteux. Le dépôt officiel du code source de WinAVR et la documentation du projet sont hébergés sur SourceForge pour un accès public illimité et une contribution communautaire.



Le flux de travail d'installation simplifié pour WinAVR ne nécessite qu'un petit ensemble d'interactions utilisateur simples pendant le processus de l'assistant d'installation :

• Visitez la page du dépôt de fichiers du projet WinAVR hébergée sur SourceForge pour récupérer le dernier exécutable d'installation complet
• Confirmez l'invite de sécurité du navigateur pour enregistrer l'installateur exécutable dans un dossier de stockage local
• Double-cliquez sur le fichier de programme téléchargé pour lancer l'assistant d'installation Windows
• Acceptez les sélections de répertoire et de composants par défaut, sauf si des chemins d'installation personnalisés sont requis
• Terminez l'étape de configuration finale et fermez l'assistant une fois que tous les outils groupés ont fini de se décompresser

Après une installation réussie, le menu Démarrer de Windows génère plusieurs entrées de raccourci pour chaque utilitaire individuel inclus dans WinAVR. L'outil principal pour le travail quotidien de projet est Programmers Notepad, un éditeur de texte léger avec des touches de compilation intégrées qui appellent automatiquement le compilateur avr-gcc pour convertir le code C++ lisible en fichiers hexadécimaux firmware compatibles AVR. Le processus de compilation élimine les étiquettes de variables lisibles par l'homme et la structure logique, ce qui signifie que les fichiers hex bruts capturés à partir d'un MCU déverrouillé nécessitent une récupération de code et une rétro-ingénierie approfondies pour reconstruire la conception originale du programme. Les développeurs qui négligent de configurer les protections lockbit et fusibles après avoir flashé le firmware laissent leur code compilé vulnérable à l'extraction par dump flash et à la fabrication illégale de dispositifs dupliqués.



Programmers Notepad automatise toutes les étapes de compilation intermédiaires qui séparent le texte source brut des instructions machine exécutables stockées dans la mémoire flash du MCU. Le compilateur intégré signale les erreurs de syntaxe, les variables non initialisées et les appels de registres périphériques invalides avant de générer le fichier binaire final prêt pour le téléchargement. Les apprenants avancés peuvent consulter le manuel complet de l'utilisateur WinAVR hébergé sur SourceForge pour explorer les fonctionnalités de débogage étendues et les indicateurs de compilation personnalisés pour des constructions firmware optimisées adaptées au fonctionnement basse consommation de l'ATmega32. Les développeurs soucieux de la sécurité peuvent ajouter des scripts de pré-compilation personnalisés qui injectent des contrôles de validation de fusibles codés en dur dans le flux logique principal de chaque projet pour contrer les attaques de déverrouillage par glitch et bloquer les lectures de dump eeprom non autorisées.



Le prochain tutoriel de suivi guidera les tests de validation complets du système. Les apprenants brancheront le programmateur SPI, vérifieront la détection du pilote OS, compileront un programme de test minimal vide et téléchargeront le binaire firmware vierge pour confirmer la communication complète entre le PC et le microcontrôleur ATmega32. Ce test de base élimine les défauts de câblage et les erreurs de configuration logicielle avant que les constructeurs ne passent à des projets complexes de contrôle de capteurs et d'actionneurs qui stockent une logique propriétaire critique dans les partitions de mémoire flash et eeprom.
