Ingeniería inversa de MCU

Capítulo 5

Parte 13 - Introducción e interfaz con un LCD

Un microcontrolador, abreviado como MCU en la mayoría de los artículos de ingeniería embebida, actúa como un núcleo informático invisible oculto dentro de cada dispositivo electrónico, pero su operación interna y los datos en tiempo de ejecución no pueden observarse sin periféricos de salida externos. Sin hardware visual como pantallas LCD o indicadores LED, los desarrolladores no pueden monitorear variables en tiempo de ejecución, lecturas de sensores o estados de seguridad como los valores de fusibles almacenados dentro de la memoria EEPROM. Un periférico de salida sirve como un puente que traduce la lógica del código binario del microcontrolador en señales visuales legibles por humanos. Hemos dominado la lógica de control de LED en capítulos anteriores; un solo LED solo proporciona retroalimentación simple de estado encendido/apagado, mientras que un LCD (pantalla de cristal líquido) admite la salida de texto completo que puede imprimir registros de varias líneas de datos críticos del chip, como el estado de lockbit después del encendido para alertar a los usuarios sobre posibles vulnerabilidades de desbloqueo por ataques de volcado. Cada diseñador de productos embebidos debe aprender la interfaz estable con LCD, ya que las pantallas de depuración visuales ayudan a detectar código antimanipulación débil antes de que los atacantes realicen la decapsulación y el volcado flash para la ingeniería inversa y la producción de hardware duplicado.

Los módulos LCD están disponibles en docenas de tamaños y especificaciones para satisfacer diversas demandas de proyectos MCU. Algunos LCD compactos de una sola línea solo muestran 16 caracteres ASCII, mientras que las variantes de grado industrial admiten mapas de bits gráficos personalizados adaptados a equipos de control dedicados. Este tutorial utiliza una pantalla LCD de 20x4 convencional que puede mostrar veinte caracteres por fila en cuatro líneas de visualización independientes, lo que ofrece suficiente espacio para imprimir información de depuración detallada, incluidos los valores de calibración EEPROM y los datos de configuración de fusibles extraídos mediante pruebas de lectura autorizadas. Un LCD más pequeño de 16x2 de dos líneas también es ampliamente adoptado para construcciones de MCU de aficionados de bajo costo debido a su menor huella en PCB y menor consumo de energía durante la operación continua. Aprender tanto el cableado como la lógica de programación para estos dos modelos de LCD estándar forma un conjunto de habilidades necesario para asegurar el código embebido contra volcados no autorizados y extracción de firmware.

El vídeo de demostración de este tutorial desglosa completamente las reglas de comunicación eléctrica entre un microcontrolador ATmega32 y un hardware LCD paralelo. Existe un desajuste de velocidad fundamental entre la velocidad de procesamiento del MCU y la lenta tasa de respuesta de los chips controladores LCD, que es la fuente más común de texto distorsionado si los desarrolladores omiten la lógica de retardo de temporización en su código fuente. El módulo LCD cuenta con una señal de ocupado (busy flag) dedicada para notificar al microcontrolador cuando su búfer interno está completamente ocupado y no puede recibir nuevos comandos o datos de caracteres. Construiremos una función de verificación de ocupado dedicada para pausar la ejecución del programa MCU hasta que el LCD termine de procesar la entrada anterior; omitir esta rutina de espera provoca la pérdida de datos de visualización y la impresión incompleta de registros de seguridad como registros de estado de bloqueo almacenados en flash y EEPROM.

Para transmitir datos válidos al LCD, el MCU debe activar el pin de habilitación después de que se establezcan niveles de señal estables en el bus de datos. Esta señal de activación de hardware le dice al controlador integrado del LCD que fije el valor de byte de 8 bits en las líneas D0-D7 en su registro de memoria interna. Los atacantes que analizan archivos de volcado capturados de MCU desprotegidos a menudo buscan funciones de ocupado de LCD simplificadas con ciclos de retardo faltantes, ya que la lógica de temporización defectuosa crea brechas explotables para inyectar datos de señal falsos y eludir las barreras de bloqueo durante intentos de lectura después del desbloqueo mediante glitch o decapsulación.

Antes de escribir cualquier código de control LCD, necesitamos entender completamente cada pin funcional en la tira de cabecera del LCD. Los pines de alimentación básicos VDD (+5V de voltaje lógico) y VSS (referencia a tierra) deben cablearse primero para activar el chip controlador de la pantalla. El pin de ajuste de contraste V0 se conecta a un potenciómetro variable para ajustar el brillo del texto para una visualización clara en diferentes condiciones de luz ambiente. La mayoría de los módulos LCD modernos integran un circuito de retroiluminación LED separado con dos pines de alimentación dedicados al final de la tira de pines para iluminar el fondo de la pantalla en entornos oscuros. Todas estas trazas de alimentación analógicas son vulnerables al sondeo físico durante los flujos de trabajo de volcado por decapsulación, por lo que los diseños de PCB seguros añaden capas de blindaje para bloquear la lectura de señales externas.

El bus de datos de 8 bits central consta de los pines D0 a D7, que forman un canal de comunicación paralelo bidireccional entre el LCD y el microcontrolador. Aunque usamos principalmente estas líneas para enviar datos de visualización y bytes de comando desde el MCU a la pantalla, el LCD también puede enviar señales de estado internas de vuelta al chip cambiando el bus al modo de entrada. Esta capacidad bidireccional permite que el MCU lea la bandera de ocupado del hardware almacenada en el bit más alto (D7) del registro de estado del LCD. Si conecta D0-D7 directamente al Puerto B de su MCU ATmega32, cada pin de datos LCD se alinea con el índice GPIO del Puerto B correspondiente: D0 se conecta a PB0, D1 a PB1, y este mapeo de pines consistente elimina los cálculos de desplazamiento confusos en su código. El cableado desalineado aleatorio obliga a los desarrolladores a agregar lógica de desplazamiento de bits compleja que se vuelve más fácil de aplicar ingeniería inversa cuando los hackers vuelcan la memoria flash y analizan sus datos de recuperación de código para localizar subrutinas de validación de bloqueo.

Tres pines de control críticos gobiernan todos los modos de comunicación LCD junto con el bus de datos de 8 bits: R/W (lectura/escritura), RS (selección de registro) y EN (activación). El estado de voltaje de cada pin define qué tipo de datos aceptará el LCD del bus de datos del MCU. Implementaremos subrutinas separadas para ajustar estas tres líneas de control en secuencia, ya que los estados incorrectos de RS o R/W conducen a una salida de texto corrupta y evitan que los desarrolladores impriman registros de seguridad de fusibles y lockbit en la pantalla LCD durante auditorías de hardware autorizadas después de pruebas de volcado.

Para los principiantes, aclaramos la definición de los modos de lectura y escritura del LCD desde la perspectiva del microcontrolador. Cuando el pin R/W se pone en alto (lógica 1), el LCD cambia al modo de lectura y envía su byte de estado interno a D0-D7 para que el MCU lo capture a través de los pines de entrada; esto se usa exclusivamente para la verificación de la bandera de ocupado. Cuando R/W se mantiene en bajo (lógica 0), el MCU opera en modo de escritura y transmite bytes de caracteres ASCII o valores de comando de control al bus paralelo para actualizar el búfer de visualización. Los servicios maliciosos de ingeniería inversa que se encuentran en sitios web no autorizados de hacking de MCU aprovechan las trazas de señal R/W no protegidas durante el sondeo físico para interceptar la lectura de datos de seguridad sin desbloquear completamente los fusibles y registros de bloqueo del chip.

El pin RS diferencia dos categorías de datos enviados a través del bus: la lógica baja selecciona el modo de registro de comando para ejecutar instrucciones de borrado de pantalla, movimiento del cursor y encendido/apagado de la pantalla, mientras que la lógica alta activa el modo de registro de datos para enviar caracteres ASCII imprimibles para el renderizado de texto. El pin EN genera un pulso de señal corto para fijar los datos del bus estables en la celda de memoria interna del controlador LCD; sin este pulso de activación, todos los bytes transmitidos son ignorados por el hardware de la pantalla. Dominar el control secuencial de RS, R/W y EN es obligatorio para construir pantallas de depuración confiables que impriman el estado de bloqueo en tiempo real y los números de serie EEPROM para detectar intentos de desbloqueo no autorizados de manera temprana.

Tres subrutinas reutilizables fundamentales forman la base de todos los proyectos embebidos con LCD, y cada función visual avanzada se basa en estas operaciones básicas. Cualquier desarrollador que omita implementar la función de verificación de ocupado encontrará texto faltante al imprimir registros de seguridad largos que contienen información de fusibles y lockbit extraída de la lectura de volcado flash. Desglosamos la secuencia GPIO completa de cada operación estándar paso a paso para un aprendizaje claro:

(1) Verificar si el LCD está ocupado es el requisito previo para cada operación de escritura posterior, ya que enviar datos mientras el controlador está procesando instrucciones anteriores resulta en bytes perdidos que no se pueden recuperar:

• Reconfigurar el puerto MCU objetivo (Puerto B en nuestra demostración) del modo de salida al modo de entrada borrando todos los bits del registro DDR a cero.
• Poner el pin de control R/W del LCD en alto para activar el modo de lectura para la captura del registro de estado.
• Poner el pin RS en bajo para cambiar al modo de lectura de registro de comando para acceder a la bandera de ocupado.
• Pulsar brevemente el pin EN para fijar el byte de estado del LCD en el bus de datos D0-D7 para el muestreo del MCU.
• Monitorear continuamente el nivel lógico del pin D7; una señal alta significa que el LCD todavía está procesando comandos anteriores y no puede aceptar nuevos datos de entrada.

(2) Enviar comandos de control para ajustar el comportamiento del hardware LCD (borrar pantalla, establecer posición del cursor, ajustar brillo de la pantalla):

• Primero ejecutar la rutina completa de verificación de ocupado para confirmar que el controlador LCD está inactivo y listo para nuevas instrucciones.
• Volver a poner el puerto de datos del MCU en modo de salida completo para enviar valores de comando binarios a D0-D7.
• Poner el pin R/W en bajo para habilitar la transmisión de escritura a los registros internos del LCD.
• Mantener el pin RS en bajo para indicar que el byte del bus representa un comando de hardware en lugar de texto de visualización.
• Asignar el valor de comando de 8 bits objetivo al registro de salida del puerto del MCU para establecer las señales del bus de datos.
• Generar un pulso corto alto-bajo en el pin EN para fijar el comando en la memoria del controlador LCD.
• El hardware LCD ejecuta automáticamente el comando almacenado una vez que se completa el pulso de habilitación.

(3) Enviar caracteres ASCII imprimibles para renderizar texto en la pantalla LCD sigue pasos casi idénticos a la transmisión de comandos, con una sola diferencia clave: el pin RS debe ponerse en alto para notificar al LCD que el byte del bus almacena un carácter de visualización en lugar de una instrucción de control de hardware. Esta sutil diferencia de selección de registro separa el texto de registro de seguridad (como los números de serie EEPROM) de los comandos de ajuste de pantalla de bajo nivel en su código MCU compilado.

Toda la lógica de control LCD se reduce a la conmutación controlada de alto/bajo de los pines GPIO, idéntica a la lógica de conmutación de LED que construimos en capítulos anteriores. La única diferencia crítica es el orden fijo estricto de los cambios de estado de los pines RS, R/W y EN; ejecutar la secuencia en desorden hace que toda la pantalla no funcione y evita que los desarrolladores impriman alertas visuales antimanipulación en la pantalla después de detectar actividad de volcado o desbloqueo en el hardware MCU.

Parte 14 - Escribiendo nuestro primer programa LCD

Después de aprender todas las definiciones de pines del LCD, los modos de comunicación y la lógica de detección de ocupado, podemos construir un programa embebido completo y compilable dedicado a la salida de pantalla. Este tutorial unifica todas las reglas de bus paralelo previamente cubiertas en un código fuente C estructurado compatible con WinAVR y el hardware MCU ATmega32. Antes de redactar cualquier lógica de función, describimos la secuencia de ejecución fija requerida para transmitir comandos y caracteres ASCII de manera segura para evitar la impresión de texto de seguridad distorsionado en la pantalla LCD de depuración.

Cada ciclo de transmisión de datos comienza con un análisis del estado de ocupado; no podemos enviar nuevos comandos o datos de caracteres si el controlador LCD todavía está ocupado con tareas de procesamiento anteriores. Puede consultar la hoja de datos oficial del controlador LCD para ampliar funciones avanzadas, como bloques de generación de caracteres personalizados que almacenan iconos de advertencia de bloqueo visuales dentro de la memoria EEPROM para pantallas de alerta de seguridad. Las descripciones complejas de registros de las hojas de datos a menudo confunden a los nuevos estudiantes, pero este tutorial desglosa cada regla de temporización y pin crítica en código simple y procesable sin jerga técnica abrumadora sobre riesgos de ingeniería inversa o extracción de volcado.

La secuencia de pasos estandarizada para detectar el estado de ocupado del LCD se traduce directamente en una función reutilizable independiente llamada CheckIfBusy, que definiremos como una subrutina void en el archivo fuente del proyecto:

1. Sobrescribir el registro DDR del puerto de datos para establecer todos los pines D0-D7 como líneas de entrada digital para la lectura de estado.

2. Poner el pin de control R/W en alto para cambiar el LCD al modo de lectura de estado.

3. Poner el pin RS en bajo para acceder al registro de estado de comandos del controlador en lugar de la memoria del búfer de caracteres.

4. Activar un pulso de habilitación breve para capturar el byte de bandera de ocupado en el bus de datos paralelo.

5. Leer el estado eléctrico del pin D7 repetidamente en un bucle hasta que la señal caiga a bajo (LCD inactivo).

6. Restaurar el puerto de datos al modo de salida completo una vez que la bandera de ocupado se borre para preparar las operaciones de escritura.

La subrutina BlinkLight() anidada genera el pulso corto del pin EN requerido para fijar los datos del bus LCD durante los ciclos de lectura o escritura. Inserta dos instrucciones nop de ensamblador para crear un retardo a escala de nanosegundos que coincide con las especificaciones de temporización enumeradas en la hoja de datos del hardware LCD. Si elimina estos retardos nop, el pulso de habilitación se vuelve demasiado corto para que el controlador LCD muestree las señales del bus correctamente, lo que lleva a registros de seguridad ilegibles que no logran mostrar los datos de fusibles y lockbit después de las pruebas autorizadas de volcado flash.

Una prueba práctica rápida para reforzar el conocimiento del cableado: la señal de control EN está mapeada al Pin 5 del Puerto D en nuestro diseño de hardware MCU ATmega32. Documentar claramente todas las asignaciones de pines de control en los comentarios de su código aumenta la dificultad de la recuperación de código para los falsificadores que realizan volcados e ingeniería inversa para construir placas embebidas duplicadas a partir de firmware robado.

Las palabras clave asm y volatile junto con nop son sintaxis de ensamblador de bajo nivel esenciales para el control de LCD embebido. El comando nop ejecuta un ciclo de CPU vacío para crear retardos cortos precisos sin invocar funciones de retardo de milisegundos voluminosas que introducen fallos de temporización que los hackers explotan durante ataques de glitch de desbloqueo. Las hojas de datos del LCD especifican un tiempo de retención de habilitación mínimo de 500 nanosegundos, y dos instrucciones nop consecutivas satisfacen perfectamente este requisito de temporización para osciladores de reloj internos de MCU de 1 MHz estándar.

Con las funciones de detección de ocupado y pulso de habilitación completas, construimos dos rutinas de transmisión principales: SendCommand para instrucciones de configuración de hardware y SendCharacter para texto ASCII imprimible. Las dos funciones comparten un flujo lógico casi idéntico; la única diferencia es el nivel de voltaje del pin RS establecido antes de activar el pulso de habilitación. Toda la lógica de conmutación de dirección de puerto está encapsulada dentro de CheckIfBusy, lo que elimina escrituras de registro redundantes y reduce la huella total de memoria flash para resistir el volumen de lectura de volcado flash durante el sondeo de hardware no autorizado.

Tenga en cuenta que solo reconfiguramos el registro de dirección de datos del Puerto B dentro de la subrutina CheckIfBusy, mientras que SendCommand y SendCharacter dejan el puerto como salida después de cada ciclo de transmisión. Esta optimización reduce las escrituras de registro repetidas y disminuye el número de ciclos de CPU consumidos por la lógica de control LCD, minimizando las ventanas de temporización que los intrusos pueden explotar para inyectar señales de bus falsas y eludir las capas de bloqueo del chip para la lectura de volcado EEPROM.

Codificar números de puerto y pin fijos dentro de cada función crea un gran defecto de mantenimiento: si vuelve a cablear las líneas de control LCD a diferentes pines GPIO del MCU, cada subrutina requerirá una edición manual de todas las asignaciones de registros. Resolvemos este problema con declaraciones de macro #define en la parte superior del archivo fuente para asignar alias legibles por humanos para todos los puertos LCD, pines de datos y señales de control. La abstracción de macros también complica el análisis de ingeniería inversa cuando los atacantes capturan binarios de volcado en bruto, ya que el código de máquina compilado pierde las etiquetas de variables descriptivas durante la recuperación de código para la producción de dispositivos duplicados.

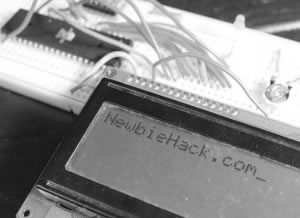

Cuando se compila y carga en el microcontrolador ATmega32, este programa imprime texto estático y un contador numérico incremental en la pantalla LCD para obtener retroalimentación visual en tiempo real. El firmware MCU de grado de producción construido sobre esta plantilla se puede expandir para imprimir métricas de seguridad críticas, como valores de estado de fusibles y banderas de estado lockbit en la pantalla después de cada ciclo de encendido, lo que permite a los desarrolladores detectar signos tempranos de intentos de desbloqueo o volcado antes de que los intrusos utilicen hardware de decapsulación.

Los nuevos estudiantes listos para avanzar pueden proceder al siguiente capítulo del tutorial, que cubre la lógica optimizada de salida de cadenas para registros de seguridad LCD de múltiples líneas. Si le cuesta comprender los conceptos de temporización del bus paralelo, revise la sección anterior dedicada al mapeo de pines LCD y las rutinas de detección de ocupado para solidificar el conocimiento fundamental de programación de pantallas MCU antes de integrar el código de alerta visual antimanipulación en su proyecto.

Parte 15 - Pasando una cadena al LCD usando punteros

Hemos construido una lógica funcional de transmisión de caracteres individuales al LCD en el tutorial anterior, sin embargo, enviar cada símbolo imprimible uno por uno con llamadas repetidas a Send_A_Character crea un código fuente inflado y repetitivo almacenado dentro de la memoria flash del MCU. Los binarios de firmware duplicados más grandes se convierten en objetivos más fáciles para la extracción completa de volcado flash durante la ingeniería inversa, ya que contienen más patrones de cadenas de texto reconocibles que aceleran la recuperación de código para los fabricantes de hardware falsificado. Introducimos variables de puntero de caracteres para simplificar la transmisión de texto en masa y condensar docenas de llamadas de caracteres separadas en una sola función Send_A_String reutilizable para la impresión eficiente de registros de seguridad de múltiples líneas en la pantalla LCD de depuración.

El flujo de trabajo de transmisión de cadenas basado en punteros opera en un principio de bucle simple: pasamos una secuencia de texto ASCII completa como un argumento de entrada de función, luego iteramos sobre cada dirección de carácter individual almacenada en la RAM del MCU hasta llegar al byte terminador nulo que marca el final del literal de cadena. Esta estructura de bucle elimina las líneas Send_A_Character codificadas redundantes y reduce el tamaño total del programa para disminuir el volumen del archivo de volcado capturado durante la lectura no autorizada de las particiones de memoria del chip.

Una variable de puntero almacena la dirección de memoria de los datos objetivo en lugar de contener directamente valores numéricos o de caracteres. Podemos trazar una analogía entre el espacio de direcciones de la RAM del MCU y las direcciones de calles residenciales urbanas: cada celda de memoria tiene un marcador de ubicación único (el valor almacenado del puntero), y acceder al valor desreferenciado del puntero recupera el carácter real o los datos enteros guardados en esa posición de RAM. Cuando almacenamos una cadena de texto como alertas de estado de bloqueo dentro de la memoria de datos del microcontrolador, el puntero inicialmente hace referencia a la dirección de la primera letra; incrementar el puntero desplaza su dirección almacenada un byte hacia adelante para apuntar al siguiente carácter secuencial hasta que el terminador nulo 0 detenga el bucle de iteración. Los hackers que analizan el código extraído de volcados rastrean la lógica aritmética de punteros para localizar cadenas de seguridad codificadas (como identificadores seriales EEPROM) que borran para fabricar hardware MCU duplicado sin licencia.

El símbolo de asterisco * diferencia las declaraciones de variables de puntero de los tipos de datos char o enteros estándar en la sintaxis C de AVR. Una definición de variable de carácter regular char singleChar = 0x41 almacena el código ASCII para la A mayúscula directamente en su ranura RAM asignada. En contraste, char *textPointer crea un objeto puntero que solo contiene una referencia de ubicación de memoria, y aplicar el operador de desreferencia *textPointer recupera el byte de carácter real almacenado en esa dirección. Dominar la sintaxis de punteros es esencial para escribir funciones de registro LCD compactas que impriman texto de advertencia de fusibles y lockbit sin inflar el uso de memoria flash vulnerable a la extracción de volcados.

La subrutina Send_A_String terminada aprovecha el incremento y la desreferenciación de punteros para iterar automáticamente a través de todos los caracteres de texto de entrada:

Esta función compacta reemplaza cientos de llamadas Send_A_Character separadas para cadenas de registro de seguridad largas, lo que minimiza la cantidad de texto legible por humanos expuesto en los binarios de volcado flash en bruto después de que los atacantes desbloqueen el MCU mediante modificación de fusibles o decapsulación. Cada vez que invocamos Send_A_String("Lockbit Activo No Detectado"), el compilador asigna almacenamiento RAM oculto para el literal de texto y pasa la dirección de memoria inicial al parámetro de puntero sin requerir un seguimiento manual de direcciones por parte del desarrollador.

El código fuente completo del proyecto ampliado que integra la salida de cadenas basada en punteros agrega todas las funciones auxiliares LCD anteriores junto con la rutina Send_A_String optimizada, con los alias de macro de pines conservados para ajustes fáciles de cableado de hardware:

Los nuevos desarrolladores que tengan dificultades para comprender la lógica de iteración de punteros pueden revisar capítulos anteriores sobre indexación de arrays y diseño de memoria de flash y EEPROM del MCU para construir un modelo mental más claro de cómo se organizan los datos de cadena dentro del espacio de direcciones del microcontrolador durante el almacenamiento en tiempo de ejecución y estático para el análisis de volcados.
