Este tutorial abre una serie de capacitación completa en varias partes dedicada a guiar a los nuevos estudiantes de electrónica a través de cada operación central del microcontrolador Atmel ATmega32, un MCU AVR de 8 bits ampliamente utilizado por aficionados, estudiantes de ingeniería y pequeños desarrolladores de productos embebidos. A lo largo de la serie completa, se proporcionarán proyectos prácticos de hardware y ejemplos de código fuente completos para explicar el funcionamiento del chip, la lógica de control periférico, el diseño de aplicaciones del mundo real y los flujos de trabajo de programación seguros, cubriendo también conocimientos críticos de seguridad de hardware, como la configuración de bloqueo, la configuración de fusibles y la defensa contra operaciones no autorizadas de volcado de memoria flash. Muchos principiantes solo se centran en la escritura de código básico sin aprender sobre los registros lockbit integrados, los fusibles programables y la seguridad del almacenamiento EEPROM, lo que deja sus proyectos personalizados expuestos a la extracción de firmware, la ingeniería inversa y la producción ilegal de duplicados si actores malintencionados obtienen acceso físico a la placa del microcontrolador. Cada capítulo equilibrará guías de operación de hardware aptas para principiantes con consejos de seguridad de nivel profesional para ayudar a los usuarios a proteger su lógica propietaria de ataques de lectura y decapsulación invasiva utilizada para desbloquear chips asegurados para la recopilación de datos de volcado en bruto.



El hardware de microcontroladores ha penetrado en casi todas las categorías de equipos electrónicos modernos, lo que hace que el ATmega32 y variantes similares de microcontroladores AVR sean fundamentales para la tecnología cotidiana. Los electrodomésticos, incluidos los hornos microondas y los refrigeradores inteligentes, integran unidades MCU compactas para gestionar la temporización, la detección de temperatura y la lógica de entrada del usuario. Los vehículos de pasajeros modernos despliegan docenas de chips microcontroladores para manejar el monitoreo del motor, el control de frenos y el procesamiento de señales de infoentretenimiento. Los televisores de consumo, la iluminación inteligente y los sensores portátiles también dependen de núcleos MCU embebidos para traducir señales de sensores analógicos en acciones digitales ejecutables. Cada microcontrolador ejecuta dos tipos principales de tareas simultáneamente: capturar datos físicos del mundo real y generar señales de salida eléctricas para accionar componentes de hardware externos. Para la detección de entrada, un microcontrolador puede leer valores de inclinación de acelerómetros, intensidad de luz ambiental, velocidad de rotación de giroscopios MEMS, formas de onda de audio, datos de posición de codificadores ópticos, lecturas de temperatura y señales de activación de botones o teclados manuales. Para el control de salida, el MCU envía niveles de voltaje ajustados para activar matrices de LED, pequeños motores de CC, pantallas y relés electromagnéticos. Sin dominar la lógica de los pines de entrada-salida de un microcontrolador ATmega32, los estudiantes no pueden construir prototipos embebidos funcionales ni configurar barreras de seguridad para bloquear el volcado no autorizado y la lectura del almacenamiento flash y EEPROM interno.



Para establecer una comprensión fundamental sólida del hardware de computación embebida, todos los estudiantes deben comprender primero la definición básica de un microcontrolador AVR ATmega32, a menudo descrito como una computadora completamente autónoma condensada en un solo dado de silicio. Este chip integra un núcleo de CPU dedicado, puertos de entrada/salida de propósito general configurables, memoria flash en el chip para almacenamiento permanente de programas, bloques EEPROM internos para guardar datos de calibración persistentes, SRAM integrada para almacenamiento de variables en tiempo de ejecución y circuitos de reloj de oscilador interno. El lenguaje de programación seleccionado para todos los proyectos de demostración dentro de esta guía es C++ estándar, un lenguaje de alto nivel ampliamente compatible con todas las cadenas de herramientas AVR, incluido WinAVR. Cada ejemplo de código C++ completo compartido en capítulos posteriores recibirá desgloses línea por línea para aclarar la lógica de la función, las definiciones de variables y la configuración de registros periféricos para principiantes absolutos. Al escribir firmware de grado de producción para productos comerciales, los desarrolladores deben insertar subrutinas de seguridad que validen el estado de los fusibles y supervisen los estados lockbit durante el encendido para detectar intentos de desbloqueo antes de que los atacantes puedan completar el volcado completo de flash y la lectura de EEPROM para la recuperación de código y la ingeniería inversa.



La ventaja más atractiva de trabajar con hardware de microcontrolador ATmega32 es el control total del usuario sobre cada pin GPIO físico montado en el encapsulado del chip. Esta accesibilidad total de pines puede crear confusión para los estudiantes de primer año que carecen de experiencia previa en diseño de circuitos, sin embargo, este tutorial desglosará cada función de pin paso a paso para eliminar barreras técnicas. Las únicas excepciones al comportamiento de pin totalmente reconfigurable son los pines de alimentación dedicados etiquetados como VCC y GND, que transportan señales de voltaje positivo fijo y referencia a tierra respectivamente. Todos los demás pines pueden ser redefinidos dinámicamente como canales de entrada digital para la captura de señales o canales de salida digital para accionar cargas externas mediante simples modificaciones de registros en el código compilado. Los diseñadores aficionados suelen pasar por alto que los pines GPIO no utilizados conectados a trazas de PCB expuestas crean puntos de entrada físicos para que los atacantes sonden la placa para desencadenar estados de desbloqueo temporales e iniciar operaciones de volcado dirigidas a las particiones de memoria interna del MCU.

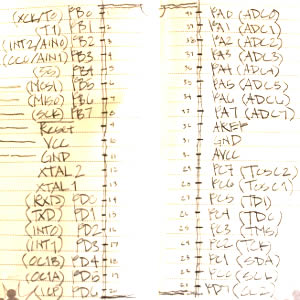

El ATmega32 se presenta en un encapsulado estándar de microcontrolador DIP de 40 pines, y los estudiantes pueden mapear rápidamente cada grupo de puertos consultando la pequeña marca triangular impresa en la esquina superior izquierda del cuerpo del chip. Comenzando desde el borde superior adyacente al marcador triangular, los primeros veinte pines forman el Puerto B, que consta de ocho pines de señal independientes numerados PB0 a PB7. La numeración de puertos sigue el estándar de índice cero utilizado en todo el código de ensamblador y C++ de AVR, lo que significa que la primera línea de señal de cada puerto siempre lleva el valor de índice cero. Más allá del Puerto B, el chip incluye tres puertos digitales multifunción adicionales etiquetados como Puerto A, Puerto C y Puerto D, cada uno con capacidades periféricas únicas integradas en su disposición de pines. Los cuatro puertos admiten la conmutación de entrada-salida bidireccional mediante simples ajustes de firmware, lo que permite a los desarrolladores reutilizar las funciones de los pines en cualquier etapa de la ejecución del programa. Los pines de alimentación VCC y GND se colocan en posiciones de borde fijas para simplificar los diseños de cableado estándar en placas de pruebas. La mayoría de los pines del Puerto D se encuentran en la sección inferior izquierda del encapsulado del chip, mientras que PD7 está aislado como el primer pin en el borde derecho del cuerpo del microcontrolador. Los atacantes que realizan decapsulación en hardware ATmega32 desbloqueado priorizan el rastreo de las rutas de señales de los puertos para localizar interfaces de depuración que permitan la lectura sin filtros y el volcado completo de las matrices de memoria flash y EEPROM.



Desplazándose hacia abajo por el borde derecho del encapsulado ATmega32 más allá del pin PD7 aislado, el diseño físico continúa con todos los pines restantes del Puerto D antes de transitar hacia arriba por el lado derecho hasta el conjunto completo de líneas de señal del Puerto C. Directamente después del Puerto C se encuentran los ocho pines de entrada analógica que componen el Puerto A, el grupo periférico más valioso para proyectos de integración de sensores. Estos pines analógicos se conectan al convertidor analógico-digital multicanal interno del chip, que traduce señales de voltaje variables continuas de componentes de detección externos en valores digitales enteros discretos utilizables dentro del código compilado. Los nuevos estudiantes no necesitan conocimientos avanzados de teoría de circuitos analógicos para utilizar estos pines, ya que esta guía explicará el funcionamiento del ADC en detalle simplificado en capítulos de proyectos posteriores. Muchos prototipos embebidos de bajo costo no logran añadir filtrado antimanipulación a las líneas analógicas del Puerto A, creando una vulnerabilidad que los actores malintencionados explotan para inyectar señales de glitch y desbloquear temporalmente la protección de memoria lockbit del MCU para el acceso de volcado flash.



Un ejemplo del mundo real sencillo ilustra la utilidad práctica del hardware de conversión analógica del Puerto A: circuitos de monitoreo de temperatura construidos alrededor de sensores termistores. El valor de resistencia de un termistor cambia proporcionalmente según el calor ambiental circundante, lo que genera un nivel de voltaje variable correspondiente cuando se conecta a cualquier pin de entrada analógica del Puerto A. El ADC interno del ATmega32 convierte esta lectura de voltaje analógica en un valor digital de 8 bits que va de cero a 255 por defecto, con modos de conversión de alta resolución de 10 bits disponibles opcionalmente mediante la configuración de registros en el código fuente. La lógica del programa almacenada dentro de la memoria flash del microcontrolador puede evaluar esta lectura de temperatura numérica y desencadenar respuestas de salida definidas, como activar zumbadores de audio o hacer parpadear luces LED de advertencia en otros pines de puertos. Los desarrolladores de productos comerciales suelen almacenar desplazamientos de calibración de sensores únicos dentro de la EEPROM en el chip para mantener la precisión de medición constante en todos los lotes de hardware, sin embargo, las particiones EEPROM no protegidas son objetivos fáciles para operaciones de volcado después de un desbloqueo exitoso mediante glitch o decapsulación.



Más allá de los puertos de E/S digitales y analógicos, cada microcontrolador ATmega32 integra tres niveles de memoria centrales y un módulo de reloj interno configurable crítico para todo el diseño de proyectos embebidos. El espacio de almacenamiento principal contiene el código de programa compilado dentro de la memoria flash no volátil, que retiene todos los datos del firmware incluso después de la eliminación completa de la alimentación. Una segunda partición EEPROM pequeña almacena datos de usuario persistentes, como números de serie, constantes de calibración y registros de configuración de fusibles que sobreviven a ciclos de alimentación repetidos. El tercer tipo de memoria es la SRAM volátil, reservada exclusivamente para variables de tiempo de ejecución temporales y datos de pila de funciones mientras el MCU permanece alimentado. El subsistema de reloj integrado genera señales de temporización controlables mediante configuraciones de divisor de software, admitiendo intervalos de reloj que van desde operaciones rápidas a escala de microsegundos hasta bucles de retardo de varios segundos adaptados a requisitos de aplicación específicos. Los diseñadores deben recordar que la memoria flash que contiene código propietario es el objetivo principal de las campañas de extracción de firmware, por lo que habilitar la protección de bloqueo completa mediante fusibles programados y registros lockbit es obligatorio para bloquear intentos de volcado e ingeniería inversa.



Esta serie de tutoriales completa construye todo el conocimiento teórico en torno a proyectos prácticos de hardware en lugar de explicaciones abstractas de libros de texto, para que los estudiantes puedan obtener experiencia práctica mientras dominan cada función central del microcontrolador. Se recomiendan recursos técnicos complementarios, incluidas las hojas de datos oficiales del ATmega32 y los manuales de referencia de hardware completos, para los lectores avanzados que buscan detalles más profundos a nivel de circuitos, aunque estos extensos documentos pueden intimidar a los nuevos entusiastas de la electrónica que carecen de formación formal en ingeniería. Una vez que los estudiantes dominan la operación fundamental del hardware MCU AVR, el alcance de los proyectos embebidos viables se vuelve casi ilimitado, abarcando desde robots autónomos en miniatura y dispositivos de detección portátiles hasta instalaciones de iluminación interactivas a gran escala y paneles de control de automatización industrial. Es esencial distinguir la investigación de hardware legítima del cracking malicioso de chips: la decapsulación controlada, el volcado y la recuperación de código realizados en hardware de propiedad personal con fines educativos se encuentran dentro de los límites éticos, mientras que la ingeniería inversa no autorizada para crear productos comerciales duplicados viola las regulaciones globales de propiedad intelectual.





Parte 1 - Creación de una interfaz SPI desde el programador al microcontrolador para que la transferencia sea más conveniente

Después de terminar el capítulo introductorio, cada lector debe tener una comprensión fundamental clara de qué es un microcontrolador (MCU) y el amplio espectro de tareas del mundo real que estos chips completan. Los estudiantes también comprenderán el propósito de cada puerto del chip y cada pin individual, junto con las expectativas básicas para los proyectos de entrada de sensores y salida de actuadores cubiertos en segmentos de capacitación posteriores. Este capítulo cambia el enfoque a la construcción de hardware práctico, ya que la comunicación confiable entre el hardware de programación de la PC y el microcontrolador ATmega32 es un requisito previo obligatorio antes de que cualquier código personalizado pueda ser grabado en la memoria flash interna. Insertar directamente cables de conector SPI sueltos en pines de chip desnudos crea un contacto eléctrico inestable y aumenta el riesgo de cortocircuitos de voltaje accidentales que dañan permanentemente la lógica interna del MCU, por lo que se requiere una placa adaptadora estandarizada para sesiones de programación consistentes y seguras.



Para eliminar el cableado suelto poco fiable y estandarizar cada ciclo de conexión de programación, los constructores deben fabricar una placa adaptadora personalizada compacta equipada con dos cabeceras de pines verticales. La primera cabecera se acopla con los conectores de programador SPI estándar, mientras que la segunda cabecera se alinea perfectamente con los seis pines de señal SPI dedicados integrados en el microcontrolador ATmega32. Los ingenieros de hardware de Atmel agruparon todos los pines de interfaz SPI en un único bloque compacto en el encapsulado del chip, lo que permite que la PCB adaptadora mantenga una huella pequeña que ocupa un espacio mínimo en las placas de pruebas sin soldadura estándar. El proceso de ensamblaje incluye pasos básicos de soldadura de orificio pasante demostrados en el video tutorial complementario, que enseña técnicas de soldadura seguras adecuadas para principiantes absolutos sin experiencia previa en construcción de circuitos. Las conexiones SPI seguras también aumentan indirectamente la seguridad del chip al reducir las oportunidades de ataques de sondeo físico que se dirigen a líneas de señal no blindadas para capturar señales de lectura de datos en bruto y eludir reglas lockbit débiles.



Múltiples herramientas de programación AVR disponibles comercialmente admiten flujos de trabajo de carga de firmware basados en SPI, incluidos el USBTinyISP de Adafruit y el hardware Pocket AVR vendido por SparkFun Electronics. Aunque estos programadores difieren ligeramente en el encapsulado físico y los factores de forma USB, todos cumplen la misma función central de puentear la comunicación entre computadoras de escritorio y el microcontrolador AVR objetivo. Cada constructor debe verificar la compatibilidad total de hardware entre el programador seleccionado y el modelo exacto de MCU que pretende utilizar, ya que las asignaciones de pines no coincidentes impedirán operaciones de escritura flash exitosas y pueden corromper el código existente almacenado en particiones EEPROM. Cada programador depende de archivos de controlador dedicados de Windows o multiplataforma que instalaremos y configuraremos en el capítulo de tutorial posterior; los controladores desactualizados o cargados incorrectamente pueden bloquear toda la transferencia de datos SPI y crear falsas vulnerabilidades de seguridad que expongan el chip a comandos de lectura no intencionados.

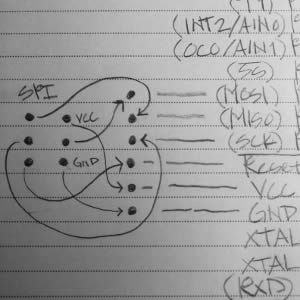

El protocolo de bus de comunicación SPI utilizado para la programación AVR sigue un diseño de señales de seis cables intuitivo que los principiantes pueden ensamblar sin componentes periféricos complejos. No se requieren circuitos integrados especializados ni hardware de acondicionamiento de señales para construir la placa adaptadora, solo trazas conductoras rectas o enlaces de cables soldados entre pines de cabecera coincidentes. Esta simplicidad reduce la barrera para que los nuevos creadores construyan su propio hardware de programación, pero también significa que las trazas SPI no protegidas en placas de pruebas expuestas son fáciles de interceptar para los adversarios que buscan interceptar señales de datos y realizar operaciones no autorizadas de volcado flash. Todas las reglas de conexión descritas a continuación siguen los estándares de definición de pines SPI de la hoja de datos oficial del ATmega32:

• El pin superior izquierdo de la cabecera SPI se conecta a la línea de señal MISO (Maestro Entrada Esclavo Salida) del microcontrolador
• El pin medio izquierdo de la cabecera SPI se enlaza al pin de reloj SCK que sincroniza toda la transmisión de datos SPI
• El pin inferior izquierdo de la cabecera SPI se conecta a la línea de reinicio de hardware capaz de desencadenar un ciclo de alimentación completo del MCU
• El pin inferior derecho de la cabecera SPI se conecta a la señal de referencia a tierra GND de cero voltios
• El pin medio derecho de la cabecera SPI se enruta al pin de transmisión de datos MOSI (Maestro Salida Esclavo Entrada)
• El pin superior derecho de la cabecera SPI suministra alimentación VCC regulada de +5V al microcontrolador durante las sesiones de programación

Una vez que los seis caminos de señal están soldados entre las dos cabeceras de pines verticales, la placa adaptadora SPI personalizada se vuelve completamente funcional para cada sesión de programación. Se anima a los constructores a ajustar el diseño físico de la PCB o el ensamblaje de la placa de pruebas para que coincida con sus preferencias personales de espacio de trabajo, ya que el diseño de circuitos creativo es fuertemente apoyado dentro de las comunidades de desarrollo embebido de aficionados. El video tutorial demuestra el uso de puentes de soldadura para unir cabeceras de pines coincidentes sin cables puente aislados separados, una técnica de ensamblaje que ahorra espacio ideal para diseños de adaptadores compactos. Los puentes de soldadura forman protuberancias conductoras continuas que enlazan dos almohadillas de cobre adyacentes fundiendo soldadura adicional a través de ambos puntos de contacto simultáneamente durante las operaciones de soldadura. Los estudiantes deben tener cuidado al crear estos puentes, ya que las uniones de soldadura sobrecalentadas pueden romperse después del enfriamiento y crear fallas de circuito abierto intermitentes que interrumpan la comunicación SPI y dejen el MCU parcialmente accesible a solicitudes de lectura inesperadas.



Después de completar la construcción del adaptador de hardware SPI, el siguiente capítulo cambiará el enfoque completamente a la instalación y configuración del software. Los estudiantes descargarán paquetes de controladores de programador oficiales y configurarán un entorno de compilación cruzada completo capaz de traducir código fuente C++ legible por humanos en imágenes de firmware binarias listas para la transferencia SPI a la memoria flash del ATmega32. Esta serie de tutoriales es compatible con los sistemas operativos Windows, Linux y macOS con ajustes menores de flujo de trabajo detallados en segmentos posteriores. Al instalar el software de desarrollo, los usuarios avanzados deben integrar rutinas de verificación de seguridad en sus plantillas de proyecto que escaneen los valores de fusibles y lockbit en cada encendido del chip para detectar signos de decapsulación previa o intentos de desbloqueo antes de que los atacantes puedan completar el volcado completo y la recuperación de código para la producción de hardware duplicado.





Parte 2 - Transferencia de un programa al microcontrolador

Los lectores que hayan terminado la Parte 1 deben tener una placa adaptadora SPI completamente ensamblada a mano para todos los flujos de trabajo de programación venideros. Aquellos que omitieron la construcción de hardware pueden continuar con cables puente sueltos para pruebas temporales, sin embargo, el cableado inestable introduce errores de comunicación consistentes y riesgos de daños de hardware durante cargas de firmware repetidas. El adaptador SPI que construimos actúa como un intermediario estandarizado que traduce las señales de datos USB del programador de escritorio en señales de bus SPI de bajo nivel que el microcontrolador ATmega32 puede interpretar para escribir nuevo código en el almacenamiento flash y modificar los valores de configuración de EEPROM.



Antes de que cualquier binario de firmware pueda ser transmitido al MCU, el sistema operativo host debe reconocer adecuadamente el hardware del programador USB externo y cargar los archivos de controlador de dispositivo coincidentes. Este capítulo se centra en la instalación de controladores para las unidades de programación Pocket AVR y USBTinyISP fabricadas por SparkFun y Adafruit respectivamente. Los sistemas operativos Windows desde la generación Vista en adelante requieren controladores binarios modificados de 64 bits para habilitar la comunicación estable con el programador, mientras que las variantes de Windows de 32 bits funcionan con los archivos de controlador originales sin modificar proporcionados en las páginas de recursos de componentes oficiales. La instalación incorrecta del controlador impide que la PC establezca un canal de datos SPI seguro, lo que bloquea involuntariamente la programación legítima al tiempo que elimina las barreras naturales contra la lectura accidental de contenidos de memoria flash no protegidos.



El tutorial paso a paso de instalación de controladores presentado en el video complementario está adaptado para las ediciones de Windows 7 de 64 bits, la plataforma OS heredada más utilizada para el desarrollo de aficionados AVR en el momento de la publicación de esta guía. Cada operación se basa en herramientas básicas de extracción de archivos y gestión de hardware del sistema integradas en Windows, por lo que no se requiere experiencia avanzada en administración de sistemas para completar el proceso de configuración. Todas las URL de descarga críticas para archivos de controladores y paquetes de bibliotecas fuente se enumeran a continuación con instrucciones de navegación claras para cada página de recursos:

• Navegue a la página web oficial del producto SparkFun dedicada al componente de hardware Pocket AVR Programmer
• Explore el diseño de la página para localizar la sección dedicada de documentación y descarga de archivos
• Descargue el archivo de controladores de Windows comprimido etiquetado como pocketprog-driver.zip
• Extraiga todas las carpetas internas y archivos binarios a un directorio dedicado con una ruta de archivo fácilmente recuperable
• Solo para sistemas operativos Windows de 64 bits: descargue el paquete de lanzamiento libusb-win32 más reciente de SourceForge
• Extraiga el archivo libusb y acceda a la subcarpeta amd64 que contiene los archivos de controlador DLL y SYS nativos x64
• Cambie el nombre de los dos binarios de controlador principales a libusb0_x64.dll y libusb0_x64 para distinguirlos de las versiones de 32 bits
• Copie los archivos de controlador x64 renombrados en la carpeta pocketprog-driver para sobrescribir los binarios originales de 32 bits
• Inicie la utilidad Administrador de dispositivos de Windows haciendo clic derecho en la entrada del menú Sistema del equipo y seleccionando Administrar
• Seleccione el nodo del árbol de dispositivos de nivel superior que coincida con el identificador de hardware de la PC local y elija Agregar hardware heredado
• Siga las indicaciones del asistente para instalar manualmente el hardware desde un archivo de controladores local
• Habilite la selección Mostrar todos los dispositivos y haga clic en el botón de navegación Tener disco
• Busque el directorio pocketprog-driver modificado y seleccione el archivo de instalación pocketprog.inf para finalizar la implementación del controlador
• Reinicie la PC y vuelva a conectar el programador USB para confirmar el reconocimiento exitoso del hardware



Parte 3 - Instalación del entorno de programación y familiarización con él

El cableado de hardware y la configuración de controladores por sí solos no pueden crear proyectos embebidos funcionales; los desarrolladores requieren un entorno de desarrollo integrado completo para escribir, editar, compilar y depurar código fuente antes de cargar binarios en el microcontrolador objetivo. Este tutorial presenta WinAVR, un conjunto de software gratuito y de código abierto construido exclusivamente para el desarrollo de MCU AVR en sistemas operativos Windows. WinAVR agrupa el compilador C/C++ avr-gcc, la utilidad de carga flash SPI avrdude, el depurador avr-gdb y herramientas de análisis periférico complementarias en un paquete unificado accesible para aficionados sin costosas tarifas de licencia de software comercial. El repositorio de código fuente oficial de WinAVR y la documentación del proyecto están alojados en SourceForge para acceso público ilimitado y contribución comunitaria.



El flujo de trabajo de instalación simplificado para WinAVR requiere solo un pequeño conjunto de interacciones de usuario simples durante el proceso del asistente de configuración:

• Visite la página del repositorio de archivos del proyecto WinAVR alojada en SourceForge para recuperar el ejecutable de instalación completo más reciente
• Confirme el mensaje de seguridad del navegador para guardar el instalador ejecutable en una carpeta de almacenamiento local
• Haga doble clic en el archivo de programa descargado para iniciar el asistente de instalación de Windows
• Acepte las selecciones de directorio y componentes predeterminadas a menos que se requieran rutas de instalación personalizadas
• Complete el paso final de configuración y cierre el asistente una vez que todas las herramientas empaquetadas terminen de descomprimirse

Después de una instalación exitosa, el menú Inicio de Windows genera múltiples entradas de acceso directo para cada utilidad individual incluida en WinAVR. La herramienta principal para el trabajo diario de proyectos es Programmers Notepad, un editor de texto ligero con teclas de acceso rápido de compilación integradas que invocan automáticamente el compilador avr-gcc para convertir código C++ legible por humanos en archivos de firmware hex compatibles con AVR. El proceso de compilación elimina las etiquetas de variables legibles por humanos y la estructura lógica, lo que significa que los archivos de volcado hex en bruto capturados de un MCU desbloqueado requieren una recuperación de código extensa e ingeniería inversa para reconstruir el diseño del programa original. Los desarrolladores que omiten configurar las protecciones lockbit y de fusibles después de grabar el firmware dejan su código compilado vulnerable a la extracción por volcado flash y la fabricación ilegal de dispositivos duplicados.



Programmers Notepad automatiza todos los pasos de compilación intermedios que separan el texto fuente en bruto de las instrucciones de máquina ejecutables almacenadas en la memoria flash del MCU. El compilador integrado señala errores de sintaxis, variables no inicializadas y llamadas a registros periféricos no válidos antes de generar el archivo binario final listo para cargar. Los estudiantes avanzados pueden consultar el manual completo de WinAVR alojado en SourceForge para explorar funciones de depuración extendidas y banderas de compilación personalizadas para construcciones de firmware optimizadas para la operación de ATmega32 de bajo consumo. Los desarrolladores centrados en la seguridad pueden añadir scripts de precompilación personalizados que inyecten comprobaciones de validación de fusibles codificadas en el flujo de lógica principal de cada proyecto para contrarrestar ataques de desbloqueo por glitch y bloquear la lectura de volcado EEPROM no autorizada.



El siguiente tutorial de seguimiento guiará a través de las pruebas de validación del sistema completo. Los estudiantes conectarán el programador SPI, verificarán la detección del controlador del sistema operativo, compilarán un programa de prueba en blanco mínimo y cargarán el binario de firmware vacío para confirmar la comunicación completa entre la PC y el microcontrolador ATmega32. Esta prueba de línea base elimina fallas de cableado y errores de configuración de software antes de que los constructores pasen a proyectos complejos de control de sensores y actuadores que almacenan lógica propietaria crítica dentro de las particiones de memoria flash y EEPROM.
